第一代租用戶 - 指定Horizon Cloud網繭的閘道組態

在精靈的這個步驟中，指定在已設定一或多個閘道的情況下部署以網繭管理員為基礎的網繭所需的資訊。Unified Access Gateway為此類型的網繭提供閘道環境。

重要： 此資訊僅適用於當您有權在第一代控制平面中存取第一代租用戶環境時。如 知識庫文章 92424 中所述，第一代控制平面已終止提供 （EOA）。如需詳細資料，請參閱該文章。

• 外部閘道組態

  外部閘道組態可讓您為位在公司網路外部的使用者提供桌面和應用程式存取。當網繭具有此外部閘道組態時，網繭會包含 Azure 負載平衡器資源 和 Unified Access Gateway 執行個體以提供此存取。在此情況下，每個執行個體會具有三個 NIC：管理子網路上一個 NIC、桌面子網路上一個 NIC 以及 DMZ 子網路上一個 NIC。在部署精靈中，您可以選擇將負載平衡類型指定為私人或公用，取決於您對負載平衡器需要私人 IP 或公用 IP 位址。如果您在精靈中關閉此公用 IP 切換，精靈會顯示您必須在其中指定 IP 位址的欄位。在該類型的組態中，從 Horizon 用戶端到閘道的 PCoIP 連線將使用此 IP 位址。

  對於外部閘道組態，您也可以選擇將組態部署至不同於網繭 VNet 的 VNet。VNet 必須為對等。此類型的組態可讓您將網繭部署至 Microsoft Azure 中更複雜的網路拓撲，例如 中樞輪輻網路拓撲。

  注： 如果您在第一個精靈步驟中啟用了讓外部閘道使用其本身訂閱的切換，則必須將外部閘道部署至其本身的 VNet 中，即與該訂閱相關聯的 VNet。如果您已啟用該切換，則可以選擇性地在該訂閱中選取現有的資源群組，以作為外部閘道的資源。您必須事先準備好該資源群組，才能在此精靈步驟中加以選取。

• 內部閘道組態

  內部閘道組態可讓位於公司網路內部的使用者對其桌面和應用程式擁有信任的Horizon Web Client （Blast） 連線。如果網繭未使用此內部閘道組態來設定，則當公司網路內部的使用者使用瀏覽器來對桌面和應用程式進行Horizon Web Client （Blast） 連線時，這些使用者會看到標準的瀏覽器未受信任憑證錯誤。當網繭具有此內部閘道組態時，網繭會包含 Azure 負載平衡器資源 和 Unified Access Gateway 執行個體以提供此存取。在此情況下，每個執行個體會具有兩個 NIC：管理子網路上一個 NIC 以及桌面子網路上一個 NIC。依預設，此閘道的負載平衡類型為私人。

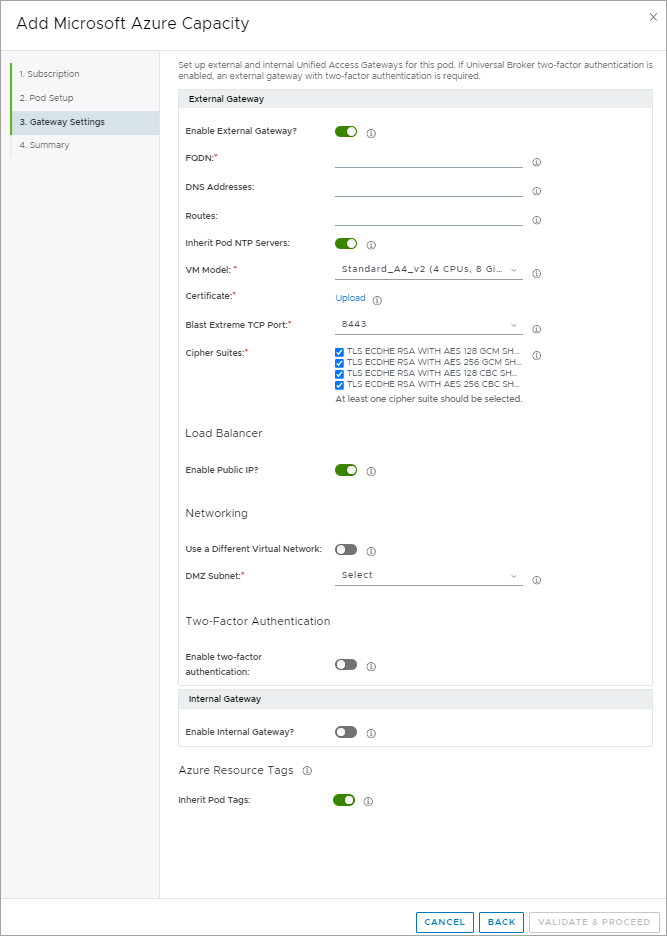

下列螢幕擷取畫面是此步驟一開始顯示時的範例。部分控制項僅在您於第一個精靈步驟中選擇對外部閘道組態使用不同的訂閱時才會顯示。

先決條件

確認您符合 第一代租用戶 - 執行第一代網繭部署精靈的先決條件中所述的先決條件。

決定要用於Unified Access Gateway執行個體的虛擬機器型號。您必須確定為此網繭指定的 Microsoft Azure 訂閱，可提供所選型號的兩個虛擬機器所需的容量。如果您預期環境會擴充至每個網繭 2,000 個工作階段，請選取 F8s_v2。如 〈Microsoft Azure 服務限制〉Horizon Cloud中所述， A4_v2 虛擬機器型號僅足夠用於概念驗證 （PoC）、試驗，或您知道網繭上不會超過 1,000 個作用中工作階段的較小型環境。

重要： 正確選擇虛擬機器型號。在目前的服務版本中，部署閘道組態後，無法輕鬆變更已部署執行個體所使用的虛擬機器型號。部署後變更虛擬機器型號的操作涉及刪除閘道組態並重新部署。

重要： 若要完成此步驟，您必須擁有使用者將用來存取服務的必要完整網域名稱 （FQDN），以及以該 FQDN 為基礎的已簽署 SSL 憑證 （PEM 格式）。憑證必須由信任的 CA 簽署。單一 PEM 檔案必須包含整個憑證鏈結和私密金鑰：SSL 憑證中繼憑證、根 CA 憑證、私密金鑰。如需詳細資料，請參閱 第一代租用戶 - 將憑證檔案轉換為第一代 Horizon Cloud 網繭部署所需的 PEM 格式。

確認憑證鏈結中的所有憑證皆具有有效的時間範圍。如果鏈結中的任何憑證已到期。在稍後的網繭上架程序中可能會發生非預期的失敗。

此 FQDN 不能包含底線。在此版本中，當 FQDN 包含底線時，將無法連線至Unified Access Gateway 執行個體。

當您選取外部閘道組態時，Horizon Cloud希望為外部閘道組態指定的 FQDN 可公開解析。如果您在精靈中關閉 啟用公用 IP？ 切換，以指定來自您的防火牆或 NAT 設定的 IP 位址，則您必須負責確保此 FQDN 已指派給防火牆或 NAT 設定中的該 IP 位址。此 FQDN 用於閘道的 PCoIP 連線。

此外，當您的租用戶環境設定為使用 Universal Broker 時，服務必須能夠從雲端控制平面連線至此 FQDN，以驗證外部閘道組態中設定的雙因素驗證設定與為 Universal Broker 設定的設定相符，並且與雲端連線網繭機群內所有其他 Unified Access Gateway 執行個體的設定相符。

如果您的租用戶設定了已設定雙因素驗證的Universal Broker，則必須設定具有雙因素驗證設定的外部Unified Access Gateway。

程序

1. 如果您想要外部閘道組態，請完成 外部閘道 區段中的欄位。

   選項	說明
   啟用外部閘道？	控制網繭是否具有外部閘道組態。外部組態可讓您為位在公司網路外部的使用者提供桌面和應用程式的存取。網繭包含Microsoft Azure 負載平衡器資源，以及提供此存取的 Unified Access Gateway 執行個體。 注意： 建議保留預設啟用的設置。 當此切換設為關閉時，用戶端必須透過 Access 連線，並且其連接器應用裝置已直接整合至網繭管理員，或直接連線至網繭管理員的負載平衡器，或者也可以透過內部閘道組態進行連線。在提到的前兩種案例中，如果用戶端透過與網繭整合的 Access 進行連線，或直接連線到負載平衡器，則需要執行一些部署後步驟。在這些案例中，在部署網繭後，請依照在網繭管理員虛擬機器上直接設定 SSL 憑證中的步驟，將 SSL 憑證上傳至網繭管理員虛擬機器。
   FQDN	輸入必要的完整網域名稱 （FQDN），例如 ourOrg.example.com，網繭部署工具將在閘道的 Unified Access Gateway 執行個體的組態中指定。您必須擁有該網域名稱，並具有可驗證該 FQDN 的 PEM 格式憑證。 Horizon Cloud 預期為外部閘道組態指定的 FQDN 可公開解析。如果您關閉 啟用公用 IP？ 切換，以指定來自您的防火牆或 NAT 設定的 IP 位址，則您必須負責確保此 FQDN 已指派給防火牆或 NAT 設定中的該 IP 位址。此 FQDN 用於閘道的 PCoIP 連線。 重要： 此 FQDN 不能包含底線。在此版本中，當 FQDN 包含底線時，將無法連線至Unified Access Gateway 執行個體。
   DNS 位址	選擇性地輸入Unified Access Gateway可用於名稱解析的其他 DNS 伺服器的位址，並以逗號分隔。 在將此外部 Unified Access Gateway 組態設定為對雙因素驗證伺服器使用雙因素驗證時，如果該伺服器位於部署Unified Access Gateway 執行個體的 VNet 拓撲外部，則您將需要指定可解析該驗證伺服器主機名稱的 DNS 伺服器位址。例如，如果您的雙因素驗證位於內部部署，請輸入可解析該驗證伺服器名稱的 DNS 伺服器。 如部署先決條件中所述，用於 Horizon Cloud on Microsoft Azure 部署的 VNet 拓撲，必須能夠與您要在部署 Unified Access Gateway 執行個體及其進行中作業期間提供外部名稱解析的 DNS 伺服器進行通訊。 依預設，會使用執行個體部署所在 VNet 上所設定的 DNS 伺服器。 當您在 DNS 位址中指定位址時，所部署的 Unified Access Gateway 執行個體除了使用 VNet 組態中的 DNS 伺服器資訊之外，還會使用這些位址。
   路線	選擇性地指定其他閘道的自訂路由，以便讓已部署的 Unified Access Gateway 執行個體用來為使用者存取解析網路路由。指定的路由會用來允許Unified Access Gateway解析網路路由，例如用來與雙因素驗證伺服器進行通訊的路由。 將此網繭設定為使用雙因素驗證搭配內部部署驗證伺服器時，您必須輸入 Unified Access Gateway 執行個體可用來連線該伺服器的正確路由。例如，如果您的內部部署驗證伺服器使用 10.10.60.20 作為其 IP 位址，則您可以輸入 10.10.60.0/24 和預設路由閘道位址作為自訂路由。您可以從 Express Route 或在 Azure 部署上用於此Horizon Cloud的 VPN 組態Microsoft取得預設路由閘道位址。 以 ipv4-network-address/bits ipv4-gateway-address 格式指定逗號分隔清單格式的自訂路由，例如：192.168.1.0/24 192.168.0.1， 192.168.2.0/24 192.168.0.2。
   繼承網繭 NTP 伺服器	依預設會啟用此切換，可讓Unified Access Gateway執行個體使用指定給網繭管理員執行個體的相同 NTP 伺服器。強烈建議將此切換保持啟用狀態。 最佳做法是對網繭管理員執行個體、Unified Access Gateway 執行個體以及您的 Active Directory 伺服器使用相同的 NTP 伺服器。當這些執行個體使用不同的 NTP 伺服器時，可能會導致時間誤差。之後當閘道嘗試驗證其桌面和應用程式的使用者工作階段時，此類時間誤差可能導致失敗。 如果啟用此切換，且您要將外部閘道部署至其本身的 VNet 中 （而非網繭的 VNet），請確定可以從您選給外部閘道部署的虛擬網路，來連線至指定給網繭管理員執行個體的 NTP 伺服器。
   虛擬機器型號	選取要用於Unified Access Gateway執行個體的型號。您必須確定為此網繭指定的 Microsoft Azure 訂閱，可提供所選型號的兩個虛擬機器所需的容量。 重要： 在目前的服務版本中，在您的訂閱中部署閘道組態後，無法輕鬆變更這些執行個體所使用的虛擬機器型號。部署後變更虛擬機器型號需要刪除該閘道組態並重新部署。如果您預期環境會擴充至每個網繭 2,000 個工作階段，請選取 F8s_v2。如Microsoft Azure 服務限制中的Horizon Cloud所述，A4_v2虛擬機器型號僅足夠用於概念驗證 （PoC）、試驗，或您知道網繭上不會超過 1,000 個作用中工作階段的較小型環境。
   憑證	上傳 PEM 格式的憑證以供Unified Access Gateway用來允許用戶端信任與 Microsoft Azure 中執行的Unified Access Gateway個體建立的連線。憑證必須以您輸入的 FQDN 為基礎，且由信任的 CA 簽署。PEM 檔案必須包含整個憑證鏈結和私密金鑰：SSL 憑證中繼憑證、根 CA 憑證、私密金鑰。
   Blast Extreme TCP 連接埠	選取要在Unified Access Gateway組態內的 Blast Extreme TCP 設定中使用的 TCP 連接埠。該設定會透過 Unified Access Gateway 上的 Blast 安全閘道，與 Blast Extreme 產生關聯，用於用戶端所傳送的資料流量。連接埠 8443 是首選，因為與 Unified Access Gateway 執行個體相比，它的效率更高，效能更佳，且耗用的資源更少。由於這些原因，精靈將以 8443 作為預設值。另一個選項是 443，但在執行個體中的效率較低，效能較差，且會導致 CPU 壅塞，從而導致使用者用戶端中出現明顯的流量延遲。只有在您的組織已設定用戶端限制 （例如，您的組織僅允許 443 輸出） 時，才應使用 443 選項。 附註： 用於 Blast Extreme 的 UDP 連接埠不受此設定影響，且一律為 UDP 8443。
   加密套件	儘管在幾乎所有情況下都不需要變更預設設定，Unified Access Gateway 仍提供此功能，以供選擇性地指定密碼編譯演算法，以用來加密用戶端與Unified Access Gateway器之間的通訊。 必須從畫面上的清單中選取至少一個加密套件。畫面上的清單會顯示 Horizon Cloud Microsoft Azure 部署允許的加密套件。

   指定此閘道的 Microsoft 負載平衡器的設定。

   選項	說明
   啟用公用 IP？	控制此閘道的負載平衡類型是設定為私人還是公用。如果切換為開啟，則部署Microsoft Azure 負載平衡器資源會設定為使用公用 IP 位址。如果切換為關閉，則Microsoft Azure 負載平衡器資源會設定為使用私人 IP 位址。 重要： 在此版本中，您無法之後將外部閘道的負載平衡類型從公用變更為私人，或從私人變更為公用。要進行此變更的唯一方式是從已部署的網繭中完全刪除閘道組態，然後編輯網繭以使用相反的設定將其新增回來。 如果將此切換設為關閉，則會出現 Horizon FQDN 的公用 IP 欄位。
   Horizon FQDN 的公用 IP	如果您選擇不為已部署的 Microsoft Azure 負載平衡器設定公用 IP，則必須提供要為其指派您在 FQDN 欄位中指定的 FQDN 的 IP 位址。使用者的 Horizon 用戶端將使用此 FQDN 對閘道進行 PCoIP 連線。部署工具會在 Unified Access Gateway 組態設定中設定此 IP 位址。

   指定外部閘道的網路設定。

   選項	說明
   使用不同的虛擬網路	此切換可控制外部閘道是否將部署至其本身的 VNet 中 （與網繭的 VNet 不同）。 下列資料列說明不同的案例。 附註： 如果您在精靈的第一個步驟中指定要對外部閘道使用不同的訂閱，則依預設會啟用此切換。在此情況下，您必須為閘道選擇 VNet。 開啟此切換並 開啟繼承網繭 NTP 伺服器 切換時，請確保可以從您選給外部閘道部署的虛擬網路，連線至指定給網繭管理員執行個體的 NTP 伺服器。
   使用不同的虛擬網路 — 切換為關閉	當此切換設為關閉時，外部閘道將部署至網繭的 VNet 中。在此情況下，您必須指定 DMZ 子網路。 DMZ 子網路 - 若 已在「網繭設定」精靈步驟中啟用使用現有的子網路 ， DMZ 子網路 會列出 VNet 上為 虛擬網路選取的可用子網路。選取您要用於網繭 DMZ 子網路的現有子網路。 重要： 選取空白的子網路，即沒有附加任何其他資源的子網路。如果子網路不是空白的，則部署程序或網繭作業期間可能會發生非預期的結果。 DMZ 子網路 （CIDR） - 在 上一個精靈步驟中，若使用現有的子網路 切換為關閉，請輸入將設定為將Unified Access Gateway執行個體連線至閘道Microsoft Azure 公用負載平衡器的 DMZ （非軍事區） 網路的子網路 （採 CIDR 標記法）。
   使用不同的虛擬網路 — 已啟用	此切換啟用時，外部閘道將部署至其本身的 VNet 中。在此情況下，您必須選取要使用的 VNet，然後指定三個所需的子網路。啟用使用現有的子網路切換，以從您在指定 VNet 上預先建立的子網路中進行選取。否則，請以 CIDR 標記法指定子網路。 重要： 選取空白的子網路，即沒有附加任何其他資源的子網路。如果子網路不是空白的，則部署程序或網繭作業期間可能會發生非預期的結果。 在此情況下，閘道的 VNet 和網繭的 VNet 為對等。最佳做法是預先建立子網路，而不在此處使用 CIDR 項目。請參閱 使用本身的 VNet 或訂閱 （與網繭的 VNet 或訂閱不同） 以外部 Unified Access Gateway 組態進行部署時的先決條件。 管理子網路 - 指定要用於閘道管理子網路的子網路。需要至少 /27 的 CIDR。此子網路必須已將 Microsoft.SQL 服務設定為服務端點。 後端子網路 - 指定要用於閘道後端子網路的子網路。需要至少 /27 的 CIDR。 前端子網路 - 指定將設定為將 Unified Access Gateway 執行個體連線至閘道的 Microsoft Azure 公用負載平衡器的前端子網路的子網路。

2. 在 外部閘道 區段中，選擇性地設定外部閘道的雙因素驗證。

   完成 第一代租用戶 - 為網繭指定雙因素驗證功能中的步驟。

3. 在 部署 區段中，使用切換選擇性地選取現有的資源群組，讓部署工具將外部閘道組態的資源部署到其中。

   當您在精靈的第一個步驟中指定要對外部閘道使用不同的訂閱時，就會顯示此切換。當您啟用此切換時，系統會顯示一個欄位供您搜尋及選取資源群組。

4. 在 內部閘道 區段中，如果您想要內部閘道組態，請開啟 啟用內部閘道？ 切換，並完成出現的欄位。

   選項	說明
   啟用內部閘道？	控制網繭是否具有內部閘道組態。內部組態可為公司網路內部的使用者提供用於Horizon Web Client （Blast） 連線的桌面和應用程式信任存取。網繭包含一個 Azure 負載平衡器資源，以及提供此存取的 Unified Access Gateway 執行個體。依預設，此閘道的負載平衡類型為私人。負載平衡器已設定為使用私人 IP 位址。
   FQDN	輸入必要的完整網域名稱 （FQDN），例如 ourOrg.example.com，供使用者用來存取服務。您必須擁有該網域名稱，並具有可驗證該 FQDN 的 PEM 格式憑證。 重要： 此 FQDN 不能包含底線。在此版本中，當 FQDN 包含底線時，將無法連線至Unified Access Gateway 執行個體。
   DNS 位址	選擇性地輸入Unified Access Gateway可用於名稱解析的其他 DNS 伺服器的位址，並以逗號分隔。 將此內部Unified Access Gateway態設定為對雙因素驗證伺服器使用雙因素驗證伺服器時，如果該伺服器位於部署Unified Access Gateway個體的 VNet 拓撲外部，則您將需要指定可解析該驗證伺服器主機名稱的 DNS 伺服器位址。例如，如果您的雙因素驗證位於內部部署，請輸入可解析該驗證伺服器名稱的 DNS 伺服器。 如部署先決條件中所述，用於 Horizon Cloud on Microsoft Azure 部署的 VNet 拓撲，必須能夠與您要在部署 Unified Access Gateway 執行個體及其進行中作業期間提供外部名稱解析的 DNS 伺服器進行通訊。 依預設，會使用執行個體部署所在 VNet 上所設定的 DNS 伺服器。 當您在 DNS 位址中指定位址時，所部署的 Unified Access Gateway 執行個體除了使用 VNet 組態中的 DNS 伺服器資訊之外，還會使用這些位址。
   路線	選擇性地指定其他閘道的自訂路由，以便讓已部署的 Unified Access Gateway 執行個體用來為使用者存取解析網路路由。指定的路由會用來允許Unified Access Gateway解析網路路由，例如用來與雙因素驗證伺服器進行通訊的路由。 將此網繭設定為使用雙因素驗證搭配內部部署驗證伺服器時，您必須輸入 Unified Access Gateway 執行個體可用來連線該伺服器的正確路由。例如，如果您的內部部署驗證伺服器使用 10.10.60.20 作為其 IP 位址，則您可以輸入 10.10.60.0/24 和預設路由閘道位址作為自訂路由。您可以從 Express Route 或用於此環境的 VPN 組態中取得預設路由閘道位址。 以 ipv4-network-address/bits ipv4-gateway-address 格式指定逗號分隔清單格式的自訂路由，例如：192.168.1.0/24 192.168.0.1， 192.168.2.0/24 192.168.0.2。
   繼承網繭 NTP 伺服器	依預設會啟用此切換，可讓Unified Access Gateway執行個體使用指定給網繭管理員執行個體的相同 NTP 伺服器。強烈建議將此切換保持啟用狀態。 最佳做法是對網繭管理員執行個體、Unified Access Gateway 執行個體以及您的 Active Directory 伺服器使用相同的 NTP 伺服器。當這些執行個體使用不同的 NTP 伺服器時，可能會導致時間誤差。之後當閘道嘗試驗證其桌面和應用程式的使用者工作階段時，此類時間誤差可能導致失敗。
   虛擬機器型號	選取要用於Unified Access Gateway執行個體的型號。您必須確定為此網繭指定的 Microsoft Azure 訂閱，可提供所選型號的兩個虛擬機器所需的容量。 重要： 在目前的服務版本中，在您的訂閱中部署閘道組態後，無法輕鬆變更這些執行個體所使用的虛擬機器型號。部署後變更虛擬機器型號需要刪除該閘道組態並重新部署。如果您預期環境會擴充至每個網繭 2,000 個工作階段，請選取 F8s_v2。如Microsoft Azure 服務限制中的Horizon Cloud所述，A4_v2虛擬機器型號僅足夠用於概念驗證 （PoC）、試驗，或您知道網繭上不會超過 1,000 個作用中工作階段的較小型環境。
   憑證	上傳 PEM 格式的憑證以供Unified Access Gateway用來允許用戶端信任與 Microsoft Azure 中執行的Unified Access Gateway個體建立的連線。憑證必須以您輸入的 FQDN 為基礎，且由信任的 CA 簽署。PEM 檔案必須包含整個憑證鏈結和私密金鑰：SSL 憑證中繼憑證、根 CA 憑證、私密金鑰。
   Blast Extreme TCP 連接埠	選取要在Unified Access Gateway組態內的 Blast Extreme TCP 設定中使用的 TCP 連接埠。該設定會透過 Unified Access Gateway 上的 Blast 安全閘道，與 Blast Extreme 產生關聯，用於用戶端所傳送的資料流量。連接埠 8443 是首選，因為與 Unified Access Gateway 執行個體相比，它的效率更高，效能更佳，且耗用的資源更少。由於這些原因，精靈將以 8443 作為預設值。另一個選項是 443，但在執行個體中的效率較低，效能較差，且會導致 CPU 壅塞，從而導致使用者用戶端中出現明顯的流量延遲。只有在您的組織已設定用戶端限制 （例如，您的組織僅允許 443 輸出） 時，才應使用 443 選項。 附註： 用於 Blast Extreme 的 UDP 連接埠不受此設定影響，且一律為 UDP 8443。
   加密套件	儘管幾乎在所有情況下預設設定已夠用，Unified Access Gateway 仍提供此功能，可用來指定密碼編譯演算法，以用來將用戶端與Unified Access Gateway器之間的通訊加密。 必須從畫面上的清單中選取至少一個加密套件。畫面上的清單會顯示 Horizon Cloud Microsoft Azure 部署允許的加密套件。

5. 在 內部閘道 區段中，選擇性地設定內部Unified Access Gateway的雙因素驗證。

   完成 第一代租用戶 - 為網繭指定雙因素驗證功能中的步驟。

6. 在 Azure 資源標記 區段中，選擇性地將自訂標記新增至包含您為網繭設定的所有內部和外部Unified Access Gateway個體的資源群組。

   選項	說明
   繼承網繭標記	將此切換設為開啟，可將網繭的資源標記新增至包含您已設定所有 Unified Access Gateway 執行個體的資源群組。每個資源群組都會接收您在網繭設定精靈步驟中定義的資源標記。 將此切換設為關閉，可為Unified Access Gateway執行個體定義新的資源標籤。
   Azure 資源標記	當您將繼承網繭標記切換為關閉時，即會顯示此設定。使用此設定可將新的資源標籤新增至包含您已設定Unified Access Gateway個體的資源群組。 若要建立第一個標記，請在名稱和值欄位中輸入資訊。若要建立其他標記，請按一下 + ，然後在現有標記下所出現的名稱和值欄位中輸入資訊。 您最多可以建立 10 個標籤。 標記名稱限制只能有 512 個字元，標記值則限制只能有 256 個字元。對於儲存區帳戶，標記名稱限制只能有 128 個字元，標記值則限制只能有 256 個字元。 標記名稱不能包含以下字元： < > % & \ ？ / 標記名稱不可包含這些不區分大小寫的字串： azure、 windows、 microsoft 標記名稱和標記值只能包含 ASCII 字元。不允許使用標準 128 字元 ASCII 集 （也稱為高位元 ASCII 或延伸 ASCII 字元） 以外的空格和字元。

結果

提供與所選選項相關聯的必要資訊後，可以按一下 驗證 & 繼續 以繼續進行精靈的最後一個步驟。完成 第一代租用戶 - Microsoft Azure 上的Horizon Cloud網繭 - 使用第一代 Horizon Universal Console 容量頁面中的最後步驟，將更多網繭新增至網繭機群。
