針對伺服器陣列和 VDI 指派，將多個租用戶子網路與 Horizon Cloud Pod 搭配使用的概觀

為網繭設定其他租用戶子網路後，您可以指定要將這些子網路用於伺服器陣列和 VDI 指派。您可以為每個伺服器陣列和 VDI 指派指定要讓其虛擬機器連線的一或多個特定子網路，而非讓所有伺服器陣列和桌面虛擬機器都連線至網繭的租用戶子網路。若未在網繭上設定其他虛擬機器子網路，則您的所有伺服器陣列和 VDI 桌面虛擬機器依預設都會連線至網繭的租用戶子網路。這項編輯網繭以新增多個租用戶子網路的功能，適用於 2298.0 或更新版本的網繭資訊清單。此功能適用於設定為使用 Universal Broker 的租用戶環境，以及設定用於單一網繭代理的租用戶環境。

注： 這些租用戶子網路也稱為虛擬機器子網路。在說明文件和 Horizon Universal Console 中，您可能會看到這兩個名稱的參考資料。

其他虛擬機器子網路可以與網繭 （網繭管理員虛擬機器） 位於相同的 VNet 中，也可以位於與核心網繭所在 VNet 對等的個別 VNet 中。使用對等 VNet 時，這些對等 VNet 必須與網繭位於相同的訂閱和Microsoft Azure 區域中。

重要： 當您將這些額外的虛擬機器子網路新增至網繭時，您必須使用 Microsoft Azure 入口網站新增網路安全性群組 （NSG），以為其提供網路隔離。Horizon Cloud [編輯網繭] 工作流程不會為您建立此類 NSG。

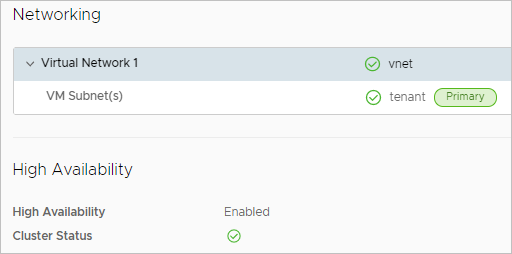

當您初次使用網繭部署工具建立網繭時，需要在網繭部署精靈中指定租用戶子網路。該租用戶子網路稱為主要虛擬機器子網路。在主控台中，網繭詳細資料頁面的 [網路] 區段會包含網繭租用戶子網路的相關資訊，包括主要子網路和任何新增的子網路。下列螢幕擷取畫面說明尚未新增任何其他租用戶子網路的網繭。在此案例中，網繭是使用具名子網路部署的。已在網繭部署精靈中選取名為 tenant 的子網路作為網繭的主要虛擬機器子網路。所有的核心網繭虛擬機器、閘道虛擬機器和基礎映像虛擬機器都具有與此主要虛擬機器子網路的連線。

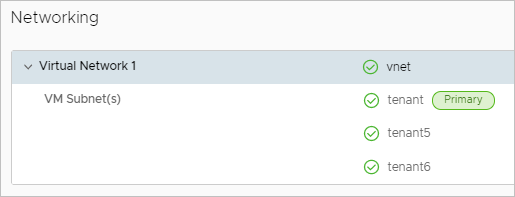

此螢幕擷取畫面顯示在同一個網繭中新增兩個虛擬機器子網路 （tenant5 和 tenant6） 之後的情形。

若要新增其他虛擬機器子網路，您可以使用「編輯網繭」工作流程。請參閱 編輯您的 Horizon Cloud 網繭，以對伺服器陣列和 VDI 桌面指派使用多個租用戶子網路。一個網繭最多共可設定 40 個虛擬機器子網路 — 其主要虛擬機器子網路與 39 個其他虛擬機器子網路，總計 40 個。

新增其他子網路時執行的作業

在 [編輯網繭] 工作流程中按一下 儲存並結束 以新增選取的子網路後，系統會執行一些背景工作來更新網繭管理員虛擬機器和閘道虛擬機器，使其能夠透過新增的子網路，與最終將連結至這些子網路的伺服器陣列虛擬機器和桌面虛擬機器進行通訊。如果該更新順利完成而未發生錯誤，新增的子網路就會設定為就緒狀態。如果發生錯誤，子網路會設定為錯誤狀態。

此螢幕擷取畫面顯示新增的子網路處於就緒狀態。

如果子網路顯示為錯誤，您可以使用 重新部署失敗的網路 動作來重試系統工作。在網繭的詳細資料頁面上，按一下 ... > 重新部署失敗的網路 > 。

從網繭的組態中移除新增的虛擬機器子網路

當您不再需要使用在網繭的 組態中所設定的虛擬機器子網路時，您可以使用 [編輯網繭] 工作流程，從網繭的組態中移除該子網路。僅在您不再有任何伺服器陣列或 VDI 桌面指派使用該子網路時，才執行此工作流程來移除虛擬機器子網路。啟動 [編輯網繭] 工作流程，從顯示的清單中取消選取這些子網路，然後儲存您的變更。

重要事項：

• 如果您嘗試移除伺服器陣列或 VDI 桌面指派正在使用的虛擬機器子網路，即使您可以在 [編輯網繭] 精靈中儲存變更，此類子網路也將不會從網繭的組態中刪除。在這種情況下，您可以使用主控台的 監控 > 活動 > 稽核記錄來查看此類子網路的相關資訊。
• 不支援從網繭移除主要虛擬機器子網路。該子網路是網繭所需的租用戶子網路。

關於針對伺服器陣列和 VDI 指派使用虛擬機器子網路

當子網路處於就緒狀態時，您可以在伺服器陣列和 VDI 桌面指派的定義中使用它們。伺服器陣列虛擬機器和 VDI 桌面虛擬機器將連線至您在其定義中指定的子網路。

• 您在建立及編輯伺服器陣列和 VDI 桌面指派時，可以為其指定這些虛擬機器子網路。

• 當您為伺服器陣列或 VDI 桌面指派指定多個虛擬機器子網路時，伺服器陣列或指派的虛擬機器會在指定的子網路之間進行負載平衡。

  注： 當您使用這些虛擬機器子網路建立伺服器陣列或桌面指派時，您可以選擇選取網繭的主要虛擬機器子網路 （網繭的租用戶子網路） 以及新增的虛擬機器子網路。

• 在目前版本中，將子網路指派給伺服器陣列或桌面指派後，即無法從伺服器陣列或桌面指派中取消指派該子網路。

虛擬機器子網路狀態

網繭詳細資料頁面上的彩色圖示表示這些子網路的狀態。在主控台中，將游標暫留在圖示上，以查看狀態標籤。

狀態	說明
待定	執行「編輯網繭」工作流程以新增租用戶子網路後，當系統背景工作執行時，子網路會先顯示為擱置中狀態。此狀態通常不會持續太久。
就緒	如果所有與租用戶子網路相關的作業均成功，指示器會顯示就緒狀態。
錯誤	如果任何與子網路相關的作業失敗，指示器會顯示錯誤狀態。
正在刪除	執行「編輯網繭」工作流程以移除租用戶子網路後，當系統背景工作正在進行時，其指示器會顯示正在刪除狀態。
