Surveillance d'Horizon Edge Gateway à l'aide du protocole simple de gestion de réseau

Cet article décrit comment activer et configurer les paramètres du protocole simple de gestion de réseau (SNMP, Simple Network Management Protocol) pour Horizon Edge Gateway. Cette configuration vous permet de surveiller les événements clés d'Horizon Edge Gateway au moyen d'un système de gestion de réseau.

Fonctionnement de la surveillance par protocole simple de gestion de réseau avec Horizon Edge Gateway

Horizon Edge Gateway prend en charge la surveillance au moyen d'interruptions du protocole simple de gestion de réseau provenant du dispositif Horizon Edge Gateway lorsque certains événements se produisent. Ces interruptions informent le système de gestion du réseau de l'événement déclencheur ou de la condition.

Remarque : Horizon Edge Gateway fonctionne uniquement en tant qu'émetteur d'interruptions et ne prend pas en charge d'autres opérations de protocole simple de gestion de réseau, telles que la réception d'une opération GET, GETBULK ou GETNEXT.

Pour activer la surveillance par protocole simple de gestion de réseau pour Horizon Edge Gateway, vous devez configurer la surveillance par protocole simple de gestion de réseau comme décrit dans cet article.

Les fichiers MIB (Management Information Base) contiennent les définitions des interruptions qui peuvent être fournies par les périphériques gérés. Les fichiers MIB définissent les objets gérés, décrits par les identificateurs d'objets (OID) et les variables disposés dans une hiérarchie. Vous pouvez télécharger les fichiers MIB requis à l'aide du lien fourni ultérieurement dans cet article.

Événements Horizon Edge Gateway que vous pouvez vérifier avec les interruptions de protocole simple de gestion de réseau

Une fois que vous avez activé et configuré le service de protocole simple de gestion de réseau pour le dispositif, Horizon Edge Gateway prend en charge les interruptions de protocole simple de gestion de réseau pour les événements suivants.

• Actuellement, la surveillance des échecs de transfert de licence est prise en charge.

Chaque événement déclenche l'émission d'une interruption de protocole simple de gestion de réseau du dispositif vers le système de gestion du réseau.

Configurer la surveillance par protocole simple de gestion de réseau pour Horizon Edge Gateway

Le processus de configuration de protocole simple de gestion de réseau se compose des étapes générales suivantes :

• Étape 1 : téléchargez les fichiers MIB que le système de gestion du réseau utilisera.
• Étape 2 : activez et configurez le service de protocole simple de gestion de réseau dans Horizon Universal Console.
• Étape 3 : utilisez Horizon Universal Console pour afficher l'ID du moteur Horizon Edge Gateway.

Reportez-vous aux sections suivantes pour obtenir les conditions préalables et les détails de chaque étape.

Conditions préalables

• Déployez un dispositif Horizon Edge avec une licence Horizon Plus ou une licence universelle Horizon. Reportez-vous à la section Déploiement d'Horizon Edge dans votre fournisseur de capacité de ressources.

• Vous devez disposer d'un récepteur d'interruptions de protocole simple de gestion de réseauv3 configuré qui peut recevoir des interruptions de protocole simple de gestion de réseau.

• Assurez-vous qu'Horizon Edge Gateway peut accéder au récepteur de protocole simple de gestion de réseau. En général, le port par défaut pour protocole simple de gestion de réseau est 162.

  Remarque : la surveillance basée sur protocole simple de gestion de réseau est prise en charge pour Horizon Edge Gateway uniquement.

Étape 1 : télécharger les fichiers MIB et les OID

La norme RFC 2578 de la structure des informations de gestion (SMI) est la syntaxe utilisée pour écrire des fichiers MIB (Management Information Base) pour des produits et des fonctions spécifiques. Ces fichiers MIB font l'objet d'un contrôle de version indépendamment du produit et peuvent être utilisés pour désigner les types d'événements et les informations liées aux données d'événement.

Pour télécharger les fichiers MIB, accédez à l'article 6000665 de la base de connaissances et téléchargez le fichier Omnissa-mibs-1.0.0-27.zip spécifié.

Pour télécharger les identifiants d'objets (OID) utilisés par les fichiers MIB, accédez à l'article 6000666 de la base de connaissances.

Étape 2 : activer et configurer le service de protocole simple de gestion de réseau à l'aide d'Horizon Universal Console

Vous pouvez accéder aux paramètres du service de protocole simple de gestion de réseau par le biais d'Horizon Universal Console.

1. Dans Horizon Universal Console, sélectionnez Intégrations et cliquez sur Gérer dans la vignette de protocole simple de gestion de réseau.

2. Sur la page Protocole simple de gestion de réseau, cliquez sur Ajouter.

   L'assistant Ajouter un protocole simple de gestion de réseau démarre.

3. Spécifiez les paramètres pour le nom de la configuration, le nom d'utilisateur et le niveau de sécurité comme décrit dans le tableau suivant.

   Paramètre	Description
   Version SNMP	Cette version prend uniquement en charge SNMPv3.
   Nom de la configuration SNMPv3	Nom donné à l'utilisateur pour identifier la configuration du récepteur.
   Nom d'utilisateur USM SNMPv3	Configurez l'utilisateur du modèle de sécurité basé sur l'utilisateur (USM) SNMPv3 qui peut accéder aux informations de surveillance SNMP. Le nom d'utilisateur doit comporter entre 8 et 31 caractères et contenir uniquement des lettres et des chiffres.
   Niveau de sécurité SNMPv3	Spécifiez si vous voulez utiliser un algorithme d'authentification facultatif, avec ou sans algorithme de confidentialité, pour le service SNMP. L'authentification est utilisée pour garantir l'identité des utilisateurs. La confidentialité autorise le chiffrement des messages SNMPv3 pour garantir la confidentialité des données. L'authentification et la confidentialité sont facultatives. Cependant, vous devez activer l'authentification pour activer la confidentialité.

4. (Facultatif) Si vous avez spécifié un niveau de sécurité qui inclut l'authentification, configurez les détails de l'authentification comme décrit dans le tableau suivant.

   Paramètre	Description
   Algorithme d'authentification SNMPv3	Spécifiez l'algorithme d'authentification utilisé pour établir l'identité des utilisateurs SNMP.
   Mot de passe d'authentification SNMPv3	Configurez le mot de passe requis par l'algorithme d'authentification pour établir l'identité des utilisateurs. Le mot de passe d'authentification doit comporter entre 8 et 31 caractères.
   Confirmer le mot de passe d'authentification	Entrez de nouveau le mot de passe d'authentification.

5. (Facultatif) Si vous avez spécifié le niveau de sécurité qui inclut à la fois l'authentification et la confidentialité, configurez les détails de confidentialité comme décrit dans le tableau suivant.

   Paramètre	Description
   Algorithme de confidentialité SNMPv3	Spécifiez l'algorithme de confidentialité utilisé pour chiffrer les messages SNMP.
   Mot de passe de confidentialité SNMPv3	Configurez le mot de passe requis par l'algorithme de confidentialité pour générer une clé de chiffrement. Le mot de passe de confidentialité doit comporter entre 8 et 31 caractères.
   Confirmer le mot de passe de confidentialité	Entrez de nouveau le mot de passe de confidentialité.

6. Spécifiez les détails de l'adresse IP et du port du récepteur du protocole simple de gestion de réseau pouvant recevoir des interruptions de protocole simple de gestion de réseau en provenance d'Horizon Edge Gateway, comme décrit dans le tableau suivant, puis cliquez sur Suivant.

   Paramètre	Description
   Adresse IP du récepteur	Spécifiez l'adresse IP du système de gestion de réseau qui peut recevoir les interruptions SNMP.
   Port du récepteur	Spécifiez le numéro de port utilisé par le système de gestion du réseau pour recevoir les interruptions.
   Chaîne de communauté du récepteur	Entrez la chaîne de communauté utilisée par le système de gestion du réseau pour confirmer que les interruptions reçues proviennent d'Horizon Edge Gateway.

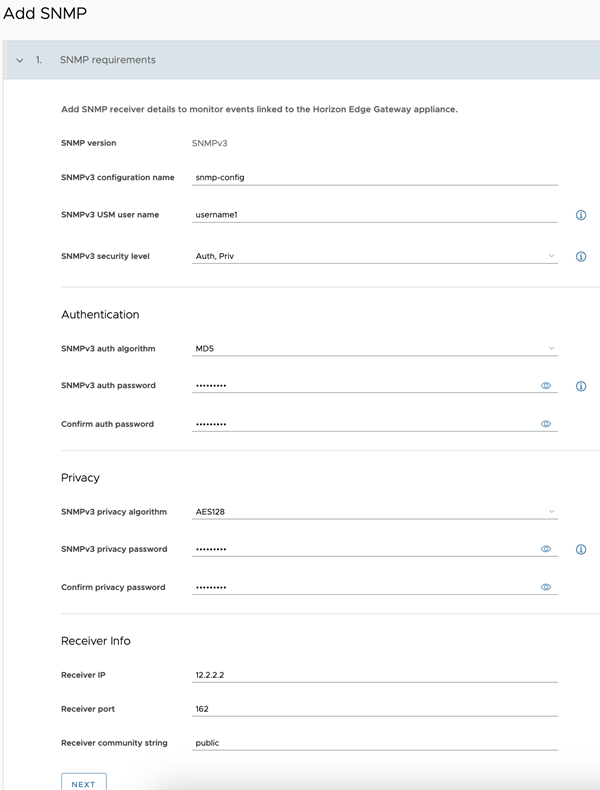

   La capture d'écran suivante fournit un exemple de formulaire Ajouter un protocole simple de gestion de réseau avec les paramètres configurés.



   Si la configuration réussit, un message s'affiche et indique qu'une configuration de protocole simple de gestion de réseau est ajoutée.

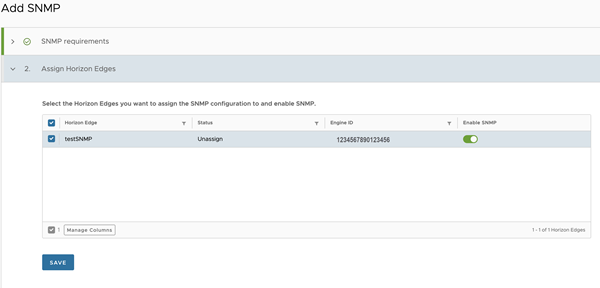

7. Dans la section Attribuer des dispositifs Horizon Edge, sélectionnez le dispositif Horizon Edge à attribuer à la configuration de protocole simple de gestion de réseau.

   Vous pouvez attribuer plusieurs dispositifs Horizon Edge à une même configuration de protocole simple de gestion de réseau. Cependant, vous ne pouvez pas attribuer un dispositif Horizon Edge à plusieurs configurations de protocole simple de gestion de réseau. Lorsqu'un dispositif Horizon Edge est attribué à une configuration de protocole simple de gestion de réseau, il ne s'affiche plus dans la liste des dispositifs Horizon Edge.

   Lorsque vous attribuez une configuration de protocole simple de gestion de réseau à un dispositif Horizon Edge, l'ID du moteur est créé.



8. Pour activer la surveillance par protocole simple de gestion de réseau des dispositifs Horizon Edge sélectionnés, assurez-vous que l'option Activer un protocole simple de gestion de réseau est activée.

   Remarque : par défaut, l'option Activer un protocole simple de gestion de réseau est activée lors de l'association de dispositifs Horizon Edge.

9. Cliquez sur Enregistrer.

Étape 3 : obtenir l'ID du moteur du protocole simple de gestion de réseau pour une instance spécifique d'Horizon Edge Gateway à l'aide d'Horizon Universal Console

Pendant le processus d'activation du protocole simple de gestion de réseau, Horizon Edge Gateway génère automatiquement un ID de moteur de protocole simple de gestion de réseau unique que votre système de gestion du réseau doit utiliser. L'ID du moteur est utilisé avec une fonction de hachage pour générer des clés pour l'authentification et le chiffrement des messages du protocole simple de gestion de réseau v3.

Remarque : vous avez besoin de l'ID du moteur du protocole simple de gestion de réseau pour configurer le récepteur protocole simple de gestion de réseau et identifier les messages d'interruption du protocole simple de gestion de réseau émis à partir de cette instance d'Horizon Edge Gateway.

Utilisez Horizon Universal Console pour accéder à l'ID du moteur du protocole simple de gestion de réseau d'un dispositif Horizon Edge.

1. Cliquez sur Capacité.
2. Cliquez sur le nom d'un dispositif Horizon Edge auquel vous avez attribué une configuration de protocole simple de gestion de réseau.
3. Faites défiler l'écran jusqu'à la section Protocole simple de gestion de réseau et recherchez la valeur ID du moteur.

Étape suivante

Vous pouvez revenir à la page Protocole simple de gestion de réseau à tout moment pour modifier ou supprimer une configuration de protocole simple de gestion de réseau existante. Vous pouvez modifier une configuration de protocole simple de gestion de réseau pour modifier les détails du récepteur protocole simple de gestion de réseau ou les associations de protocole simple de gestion de réseau. Pour supprimer une configuration de protocole simple de gestion de réseau, modifiez d'abord la configuration pour annuler l'attribution des dispositifs Horizon Edge attribués.
