必要な Horizon Cloud ポッド ゲートウェイ情報を使用した 2 要素認証システムの更新

Horizon Cloud ポッドのゲートウェイ構成で 2 要素認証設定を構成した後、対応する 2 要素認証システムの構成も構成して、認証要求が特定のゲートウェイ関連の IP アドレスから通信されるようにする必要があります。

ゲートウェイの Unified Access Gateway インスタンスは、特定の IP アドレスから 2 要素認証サーバとの通信を試みます。ネットワーク管理者は、ポッドの Azure 仮想ネットワーク (VNet) およびサブネットに対する 2 要素認証サーバのネットワーク可視性を決定します。そのネットワークの可視性とポッドのゲートウェイ タイプ(外部または内部)の組み合わせによって、2 要素認証サーバ構成で構成してその通信を受け入れることができるようにする必要がある特定のゲートウェイ関連の IP アドレスが決まります。

重要：

使用する 2 要素認証システムに適したドキュメントに従う必要があります。

RADIUS 2 要素認証システムは、許可された RADIUS クライアントの概念を使用します。たとえば、 FreeRADIUS クライアント構成に関する FreeRADIUS Wiki で説明されているように、 /etc/raddb/clients.conf ファイルにはRADIUSクライアントの定義が次のように含まれています。

client NAME {
  ipaddr = IPADDRESS
  secret = SECRET
}

RSA SecurID の 2 要素認証システムは、RSA Authentication Manager と通信するために登録された認証エージェントの概念を使用します。たとえば、 SecurID Authentication Manager のドキュメント - 認証エージェントの追加で説明されているように、RSA Authentication Manager のセキュリティ コンソールを使用して、必要な IP アドレスを内部データベースに追加します。

このトピックでは、ポッドのゲートウェイとの間の通信を有効にするために、また各ポッドの更新後にその通信の復元力を維持するために、2 要素認証サーバで使用する必要がある Horizon Cloud ポッドの情報について説明します。

ゲートウェイ構成の Unified Access Gateway インスタンスからの通信を受け入れるには、2 要素認証サーバが適切な IP アドレスからの通信を許可する必要があります。

通常、ネットワーク管理者は、2 要素認証サーバがデプロイされたポッドに接続されている VNet およびサブネットに対して持つネットワーク アクセスを決定します。Unified Access Gateway インスタンスが 2 要素認証サーバに接続するときに使用する特定の送信元 IP アドレスは、以下に依存します。

• ゲートウェイ構成で RADIUS タイプと RSA SecurID タイプのどちらを構成したか。

• ゲートウェイ構成が内部か外部か

• ネットワーク管理者が 2 要素認証サーバをポッドの VNet 内からアクセス可能として構成しているか、または VNet の外部に配置しているか

• ポッドの VNet 内で 2 要素認証サーバにアクセスできる場合、その VNet 内のどのポッドのサブネットから、ネットワーク管理者が 2 要素認証サーバへのアクセスを構成したか

• RSA SecurID - 外部と内部の両方のゲートウェイ構成

  RSA Authentication Manager サーバは、個々の Unified Access Gateway インスタンスで NIC からの通信を確認します。RSA Authentication Manager の構成で、次の NIC IP アドレスを認証エージェントとして登録します。

  • 外部ゲートウェイの場合、ゲートウェイの dmz サブネット上の 4 つの NIC
  • 内部ゲートウェイの場合、ゲートウェイの tenant サブネット上の 4 つの NIC。

• RADIUS - 内部ゲートウェイ構成

  内部ゲートウェイ構成用にデプロイされた Unified Access Gateway インスタンスは、自身の NIC のプライベート IP アドレスを使用して、その 2 要素認証サーバと通信します。2 要素認証サーバは、NIC のプライベート IP アドレスである送信元 IP アドレスから受信した要求を認識します。ネットワーク管理者は、ポッドの管理またはテナント サブネットの IP アドレス範囲にサーバがアクセス可能かどうかを構成しています。Microsoft Azure の内部ゲートウェイのリソース グループには、そのサブネットに対応する 4 つの NIC があり、そのうち 2 つが 2 つの Unified Access Gateway インスタンスに対して現在アクティブです。もう 2 つの NIC はアイドル状態で、ポッドが更新を完了した後にアクティブになります。実行中のポッド操作のため、および各ポッドの更新後のために、ゲートウェイと 2 要素認証サーバ間の通信接続をサポートするには、サーバに対して可視性のあるサブネットに対応する、Microsoft Azure での内部ゲートウェイのリソース グループにある 4 つの NIC の IP アドレスからのクライアント接続を許可するようにサーバを構成する必要があります。以下のポッド ゲートウェイ NIC の IP アドレスからの通信を許可するセクションを参照してください。

  メモ: 内部ゲートウェイで構成されている RSA SecurID タイプの場合は、テナント サブネット上の 4 つの NIC の NIC IP アドレスを追加します。

• RADIUS - 外部ゲートウェイ構成と、ポッドの VNet の内部でアクセス可能な 2 要素認証サーバ

  ネットワーク管理者が、ポッドと同じ VNet で 2 要素認証サーバがアクセス可能になるように構成している場合、Unified Access Gateway インスタンスは NIC のプライベート IP アドレスを使用してそのサーバと通信します。2 要素認証サーバは、NIC のプライベート IP アドレスである送信元 IP アドレスから受信した要求を認識します。ネットワーク管理者は、ポッドの管理、テナント、または DMZ サブネットの IP アドレス範囲にサーバがアクセス可能かどうかを構成しています。Microsoft Azure の外部ゲートウェイのリソース グループには、そのサブネットに対応する 4 つの NIC があり、そのうち 2 つが 2 つの Unified Access Gateway インスタンスに対して現在アクティブです。もう 2 つはアイドル状態で、ポッドが更新を完了した後にアクティブになります。実行中のポッド操作のため、および各ポッドの更新後のために、ゲートウェイと 2 要素認証サーバ間の通信接続をサポートするには、サーバに対して可視性のあるサブネットに対応する、Microsoft Azure での外部ゲートウェイのリソース グループにある 4 つの NIC の IP アドレスからのクライアント接続を許可するようにサーバを構成する必要があります。以下のポッド ゲートウェイ NIC の IP アドレスからの通信を許可するセクションを参照してください。

• RADIUS - 外部ゲートウェイ構成と、ポッドの VNet の外部でアクセス可能な 2 要素認証サーバ

  ネットワーク管理者がポッドの VNet の外部に 2 要素認証サーバを構成している場合、外部ゲートウェイ構成の Unified Access Gateway インスタンスは、外部ゲートウェイの Azure ロード バランサ リソースの IP アドレスを使用して、そのサーバと通信します。外部ゲートウェイのロード バランサ リソースの IP アドレスからのクライアント接続を許可するように、そのサーバを構成する必要があります。以下の外部 ゲートウェイのロード バランサからの通信の許可セクションを参照してください。

ポッドのゲートウェイ NIC の IP アドレスからの通信を許可する

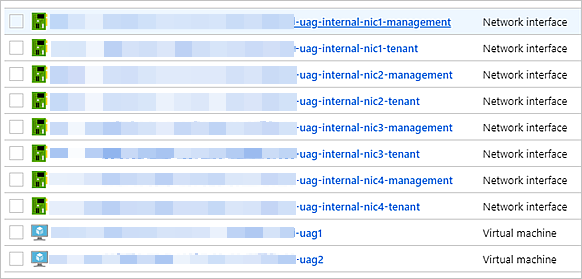

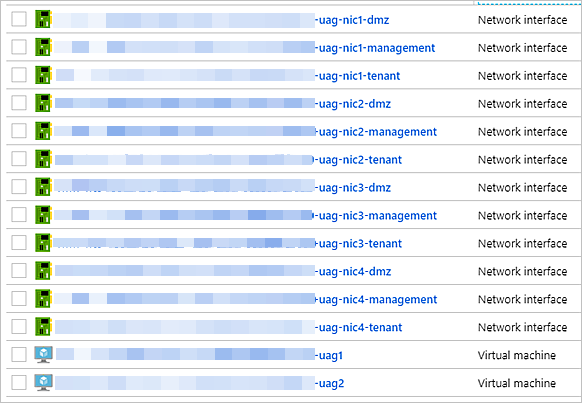

ポッドがデプロイされると、ポッド デプロイヤは、Microsoft Azure サブスクリプションのゲートウェイのリソース グループに一連の NIC を作成します。次のスクリーンショットは、内部ゲートウェイ タイプと外部ゲートウェイ タイプの NIC の例です。これらのスクリーンショットではポッド ID がピクセル化されていますが、デプロイヤが NIC に名前を付けるパターンを確認できます。これらの名前には -management、 -tenant 、 -dmz が含まれます。ポッドのリソース グループの名前については、 第 1 世代テナント - Microsoft Azure にデプロイされたポッド用に作成されたリソース グループを参照してください。

2 要素認証サーバに対するネットワーク可視性を持つサブネットに対応する 2 要素認証設定を有効にしたゲートウェイ構成の NIC の IP アドレスを取得し、それらの IP アドレスをその 2 要素認証サーバの構成で許可されたクライアントとして指定する必要があります。

重要: 更新後に 2 要素認証サーバとポッド間の接続が中断されないようにするには、2 要素認証設定を使用して構成した各ゲートウェイで、以下に記載されている 4 つの NIC の IP アドレスが 2 要素認証サーバの構成で許可されたクライアントとして指定されていることを確認します。実行中のポッド操作の間は、NIC の半数のみがアクティブになっていますが、これらの NIC はポッドの更新時に切り替わります。ポッドの更新後、NIC の残り半分がアクティブになり、更新前の NIC は再び切り替えられる次回のポッドの更新までアイドル状態になります。アクティブおよびアイドル状態の両方の NIC IP アドレスを 2 要素認証サーバ構成に追加していない場合、2 要素認証サーバは、ポッドの更新後の現在アクティブの NIC セットからの接続要求を拒否し、そのゲートウェイを使用するエンド ユーザーのログイン プロセスは中断します。

2 要素認証サーバ構成に追加するゲートウェイの NIC IP アドレスを取得するには、次の手順を実行します。

1. ネットワーク管理者から、ポッドのどのサブネットに 2 要素認証サーバに対するネットワーク可視性があるかについての情報を取得します(管理、テナント、または DMZ)。
2. サブスクリプションの Microsoft Azure ポータルにログインし、ゲートウェイのリソース グループを見つけます。
3. ネットワーク管理者によって 2 要素認証サーバに対する可視性があると言われているサブネットに対応する NIC について、各 NIC をクリックして、その IP アドレスをコピーします。
4. 使用している 2 要素認証システムのドキュメントに従って、2 要素認証サーバがそれらの NIC からの通信を受け入れるようにそれらの IP アドレスを追加します。

• RADIUS 2 要素認証サーバを使用する場合にゲートウェイの NIC IP アドレスを追加する例

  次のコードブロックは、ネットワーク管理者がポッドと同じ VNet 内で、ポッドのテナント サブネットからのアクセスが可能な RADIUS サーバを構成した内部ゲートウェイの、ポッドのテナント サブネット上の IP アドレスを持つ NIC のクライアント構成行の一部を示しています。このポッドがデプロイされたとき、ポッドのテナント サブネットは 192.168.25.0/22 として構成されました。ポッドが最初にデプロイされると、NIC1 と NIC2 はアクティブになり、NIC3 と NIC4 はアイドル状態になります。ただし、これら 4 つの NIC はすべて RADIUS サーバ構成に追加され、ポッドの更新後に NIC3 と NIC4 がアクティブになり、NIC1 と NIC2 がアイドル状態になると、RADIUS サーバはこのゲートウェイからの接続を受け入れ続けます。RADIUS サーバに固有の適切な構文を使用する必要があることに注意してください。


  client UAGTENANTNIC1 {
    ipaddr = 192.168.25.5
    secret = myradiussecret
  }
  client UAGTENANTNIC2 {
    ipaddr = 192.168.25.6
    secret = myradiussecret
  }
  client UAGTENANTNIC3 {
    ipaddr = 192.168.25.7
    secret = myradiussecret
  }
  client UAGTENANTNIC4 {
    ipaddr = 192.168.25.8
    secret = myradiussecret
  }


RADIUS 2 要素認証 - 外部ゲートウェイのロード バランサからの通信を許可します

2 要素認証サーバがポッドの VNet の外部に配置されている場合は、そのサーバを指定した外部ゲートウェイに対して、外部ゲートウェイの Azure ロード バランサ リソースのパブリック IP アドレスをその 2 要素認証サーバの構成で許可されたクライアントとして追加する必要があります。このロード バランサの IP アドレスを取得するには、Microsoft Azure ポータルを使用し、ゲートウェイのリソース グループでロード バランサ リソースを見つけます。

1. サブスクリプションの Microsoft Azure ポータルにログインし、ゲートウェイのリソース グループを見つけます。
2. ゲートウェイのリソース グループで、ロード バランサ リソースをクリックします。パターン hcs-podID-uag-lb を含む名前が付けられています。その IP アドレスは概要情報にリストされています。
3. 使用している 2 要素認証システムのドキュメントに従って、ゲートウェイのロード バランサ IP アドレスを追加し、2 要素認証サーバがその IP アドレスからの通信を受け入れるようにします。

• RADIUS 2 要素認証サーバを使用する場合に外部ゲートウェイのロード バランサ IP アドレスを追加する例

  次のコードブロックに例を示します。RADIUS サーバに固有の適切な構文を使用する必要があることに注意してください。


  client MYPODUAGEXTLBIP {
    ipaddr = 52.191.236.223
    secret = myradiussecret
  }
