为 OpenStack Edge 创建 UAG 部署

在 Horizon Cloud 中，创建 OpenStack Edge 后，您可以为该 Edge 配置 Unified Access Gateway (UAG) 设置。

**注意：**Horizon Cloud on OpenStack 当前仅以有限可用性 (LA) 模式提供。

无法在创建 Edge 时配置 UAG 设置，只有在创建 Edge 之后才可进行配置。

**注意：**您无法将 OpenStack Edge 的部署类型从“基本”更改为“高级”。

为 Horizon Cloud on OpenStack Edge 创建 Unified Access Gateway (UAG)

在创建上述 Horizon Cloud on OpenStack Edge 后，您可以配置 Unified Access Gateway。

您需要为 Unified Access Gateway 提供一个或多个 PEM 或 PFX 格式的证书。证书的公用名称 (Common Name, CN) 或主体备用名称 (SAN) 必须与用于访问 UAG 的完全限定域名 (FQDN) 相匹配。

在 Horizon Cloud 中打开现有 Edge 并确认要求

1. 在 Horizon Cloud Console 中，单击容量 > Horizon Edge，找到 Horizon Cloud on OpenStack Edge，然后找到已部署的 Platform9 Edge。

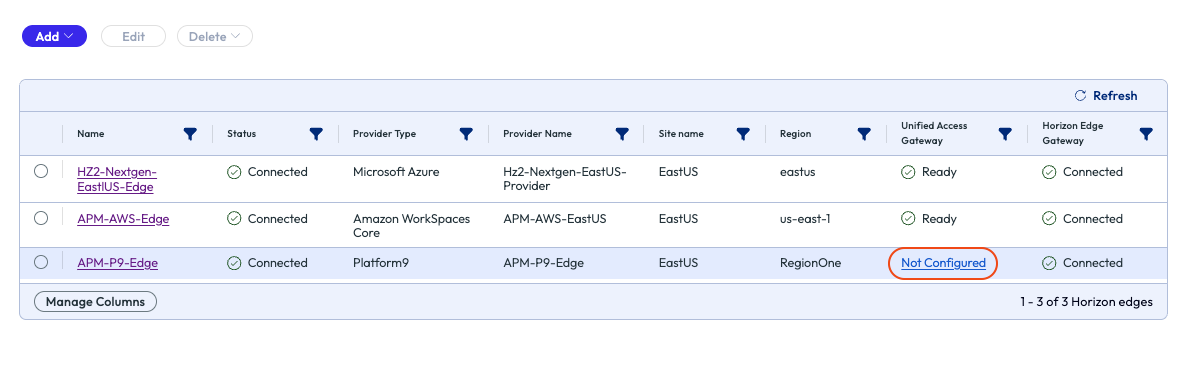

2. 在 Unified Access Gateway 列中，单击未配置状态以开始设置。



3. 在“要求”页面上，确认您满足所述要求，然后单击下一步。

常规信息

在“一般信息”页面上，输入以下信息，然后单击下一步。

1. 输入 UAG 的名称和描述并指定为此部署创建的 Unified Access Gateway 虚拟机数量。

2. 在提供程序字段中，指定要在其中部署 UAG 的提供程序。

3. 对于部署类型，选择基本或高级，如下所示：

   • 基本 - 适用于 POC 环境，或任何最终用户客户端具有唯一 IP 地址的环境。所需的负载均衡器策略是源 IP 关联性。

   • 高级 - 适用于大型环境，或最终用户客户端连接到代理或 NAT 后面负载均衡器的情况。负载均衡器策略可以是循环，且无关联性规则。

   **注意：**在“基本”模式下，将为每个 UAG 启用 2K 会话支持。在“高级”模式下，将为每个 UAG 启用 4K 会话支持。要使用“高级”模式，请确保为 UAG 配置了至少 4 个 vCPU 和 16 GB RAM。实际计算要求可能因您的具体用例和工作负载而异。

4. 对于网络适配器数，根据您的数据中心网络设计，选择 UAG 要使用的网络适配器数量。

5. 对于 IP 模式，为 UAG 虚拟机指定如下 IP 地址分配模式：

   • 静态 V4

     • 负载均衡器 FQDN：提供要连接到桌面的 UAG 负载均衡器的 FQDN。将 UAG DMZ IP 添加到负载均衡器后端池。
     • DNS：以逗号分隔的 DNS 服务器列表，用于解析 Horizon Cloud URL 和特定的 Internet 资源。
     • DNS 搜索域：要使用的以空格分隔的默认搜索域列表。
     • 默认网关：DMZ 网络（第一个接口）的默认网关的 IP 地址。
     • Blast Extreme TCP 端口：选择客户端将在其中发送 Blast Extreme 协议流量的 TCP 端口。建议使用端口 8443 以实现一致性能并降低资源利用率。端口 443 可能会导致 CPU 利用率过高，从而致使 Unified Access Gateway 设备变得无响应。仅当客户端限制禁止使用 8443 时，才使用 443。
     • NTP 服务器：输入要用于 UAG 集群虚拟机时间同步的 NTP 服务器列表。

   • DHCP v4：

     • 负载均衡器 FQDN：输入负载均衡器的 FQDN。
     • Blast Extreme TCP 端口：选择客户端将在其中发送 Blast Extreme 协议流量的 TCP 端口。建议使用端口 8443 以实现一致性能并降低资源利用率。端口 443 可能会导致 CPU 利用率过高，从而致使 Unified Access Gateway 设备变得无响应。仅当客户端限制禁止使用 8443 时，才使用 443。
     • NTP 服务器：输入要用于 UAG 集群虚拟机时间同步的 NTP 服务器列表。

资源

1. 在集群字段中，从配置的可用集群列表中选择要使用的集群。

   注意：如果无法输入集群值，很可能是因为您的适用于 OpenStack 的 Horizon Cloud Edge 尚未在关联的 OpenStack 或 Platform9 环境中完成构建。您可以先打开 OpenStack 或 Platform9 控制台，检查完成情况，然后再继续。

2. 在特定实例字段中，为要部署的 OpenStack UAG 选择虚拟机特定实例。

3. 在卷字段中，为要部署的 OpenStack UAG 虚拟机选择卷类型。

4. 对于网络安全组字段，选择要应用于 OpenStack UAG 虚拟机的网络安全组。请注意，如果使用 Private Cloud Director 控制台应用其他安全组，这些安全组将不会反映在 Horizon Universal Console 中。

5. 对于证书类型，选择 PEM 或 PFX，如下所示：

   • 对于 PEM，选择并上载 PEM 证书。

   • 对于 PFX，选择并上载 PFX 证书，然后在出现提示时输入 PXF 文件密码。

6. 对于 OVA 映像链接，可以选择指定要用于 UAG 的 OVA 映像的链接。

网络

1. 在网络字段中，选择在 Platform9 环境中配置的网络。

2. 在子网字段中，选择属于选定网络的子网。

3. 在路由字段中，输入该接口的逗号分隔 IPV4 自定义路由列表，格式为 ipv4-network-address/bits ipv4-gateway-address。例如，20.2.0.0/16 10.2.0.1,20.9.0.0/16 10.2.0.2。

4. 单击保存以完成 Edge 的 UAG 配置。

UAG 的负载均衡器

您可以在 UAG 实例前面使用您选择的由客户管理的本地负载均衡器。如需了解相关信息，请参阅对适用于 Horizon 的 Unified Access Gateway 进行负载均衡。

后续操作

部署适用于 OpenStack 的 Horizon Cloud Edge 及其配置的 UAG 后，您可以创建映像并将该 Edge 添加到池和池组。

对于映像，请参阅管理 OpenStack 提供程序部署的映像。

对于池和池组，请参阅为 Horizon Cloud on OpenStack 提供程序创建池和池组。
