In diesem Artikel wird beschrieben, wie SNMP-Einstellungen (Simple Network Management Protocol) für die Horizon Cloud Connector-Appliance aktiviert und konfiguriert werden. Mit dieser Konfiguration können Sie wichtige Horizon Cloud Connector-Ereignisse über ein Netzwerkverwaltungssystem überwachen.
Um diese Funktion verwenden zu können, müssen Sie Horizon Cloud Connector 2.0 oder höher ausführen.
Funktionsweise der SNMP-Überwachung mit Horizon Cloud Connector
Horizon Cloud Connector unterstützt die Überwachung durch die Verwendung von SNMP-Traps, die von der Appliance stammen, wenn bestimmte Ereignisse auftreten. Diese Traps benachrichtigen das Netzwerkverwaltungssystem über das Auslöseereignis oder die Bedingung.
Hinweis: Horizon Cloud Connector fungiert nur als Trap-Emitter und unterstützt keine anderen SNMP-Vorgänge, wie z. B. das Empfangen eines GET-, GETBULK- oder GETNEXT -Vorgangs.
Standardmäßig ist der SNMP-Dienst für den Horizon Cloud Connector deaktiviert. Zur Verwendung von SNMP-Traps müssen Sie zuerst den SNMP-Dienst für die Appliance aktivieren und konfigurieren, wie weiter unten in diesem Artikel beschrieben.
MIB-Dateien (Management Information Base) enthalten die Trap-Definitionen, die die Informationen definieren, die von verwalteten Geräten bereitgestellt werden können. Die MIB-Dateien definieren verwaltete Objekte, die durch Objektbezeichner (Object Identifiers, OIDs) und Variablen beschrieben werden, die in einer Hierarchie angeordnet sind. Sie können die erforderlichen MIB-Dateien über den weiter unten in diesem Artikel angegebenen Link herunterladen.
Horizon Cloud Connector-Ereignisse, die Sie mit SNMP-Traps überwachen können
Nachdem Sie den SNMP-Dienst für die Appliance aktiviert und konfiguriert haben, unterstützt Horizon Cloud Connector SNMP-Traps für die folgenden Ereignisse:
- Synchronisierungsfehler der Horizon-Abonnementlizenz, auch bekannt als Horizon Universal-Lizenz
- Lebenszyklusereignisse, die sich auf die Horizon Cloud Connector-Konfiguration auswirken, wie z. B.:
-
- Konfiguration oder Neukonfiguration der Appliance zum Koppeln mit einem Horizon-Pod
-
- Aktualisieren auf eine neue Horizon Cloud Connector-Softwareversion
-
- Trennen der Appliance vom Horizon-Pod
Jedes dieser Ereignisse löst das Ausstrahlen eines SNMP-Traps von der -Appliance an das Netzwerkverwaltungssystem aus.
Konfigurieren der SNMP-Überwachung für Horizon Cloud Connector
Der SNMP-Konfigurationsprozess besteht aus den folgenden allgemeinen Schritten:
- Schritt 1: Abrufen der vSphere-bezogenen MIB-Dateien für die Verwendung durch das Netzwerkverwaltungssystem.
- Schritt 2: Konfigurieren Sie in Ihrem Netzwerkverwaltungssystem die Horizon Cloud Connector-Engine-ID.
- Schritt 3: Aktivieren und konfigurieren Sie den SNMP-Dienst im Horizon Cloud Connector-Konfigurationsportal.
Weitere Informationen zu den einzelnen Schritten finden Sie in den folgenden Abschnitten.
Schritt 1: Abrufen der vSphere-bezogenen MIB-Dateien und -OIDs
Der RFC 2578-Standard für SMI (Structure of Management Information) ist die Syntax, die zum Schreiben von MIB-Dateien (Management Information Base) für bestimmte Produkte und Funktionen verwendet wird. Diese MIB-Dateien werden unabhängig vom Produkt versioniert und können verwendet werden, um Ereignistypen und ereignisdatenbezogene Informationen zu identifizieren.
Zum Zeitpunkt der Erstellung dieses Dokuments müssen Sie sich an den Omnissa Support wenden, um die MIB-Dateien für Ihre spezifische Horizon Cloud Connector-Version abzurufen.
Schritt 2: Konfigurieren der Horizon Cloud Connector-Engine-ID im Verwaltungssystem
Während der SNMP-Aktivierung generiert der Horizon Cloud Connector automatisch eine eindeutige SNMP-Engine-ID für die Verwendung durch Ihr Netzwerkverwaltungssystem. Die Engine-ID wird mit einer Hashing-Funktion verwendet, um Schlüssel für die Authentifizierung und Verschlüsselung von SNMP v3-Meldungen zu generieren.
-
Starten Sie das Horizon Cloud Connector-Konfigurationsportal, indem Sie in Ihrem Browser auf
https://<appliance IP>zeigen, wobei Appliance ist die IP-Adresse oder der FQDN des Appliance-Knotens. -
Suchen Sie im Konfigurationsportal nach der SNMP-Engine-ID, die in der Liste Horizon Cloud Connector-Konfigurationsstatus angezeigt wird.

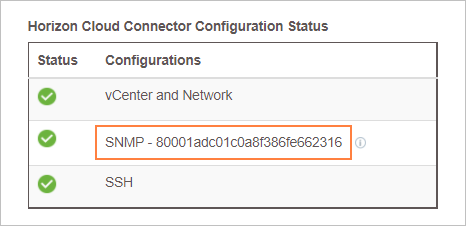

Der folgende Beispiel-Screenshot zeigt eine automatisch generierte SNMP-Engine-ID, wie sie im Konfigurationsportal angezeigt wird.
-
Fügen Sie in Ihrem Netzwerkverwaltungssystem die SNMP-Engine-ID zur entsprechenden Konfigurationsseite hinzu.
Schritt 3: Aktivieren und Konfigurieren des Horizon Cloud Connector-SNMP-Diensts
Sie können über das Konfigurationsportal für Horizon Cloud Connector auf die Einstellungen für den SNMP-Dienst zugreifen.
-
Starten Sie das Horizon Cloud Connector-Konfigurationsportal, indem Sie in Ihrem Browser auf
https://<appliance IP>zeigen, wobei Appliance ist die IP-Adresse oder der FQDN des Appliance-Knotens. -
Klicken Sie oben im Konfigurationsportal auf SNMP konfigurieren.

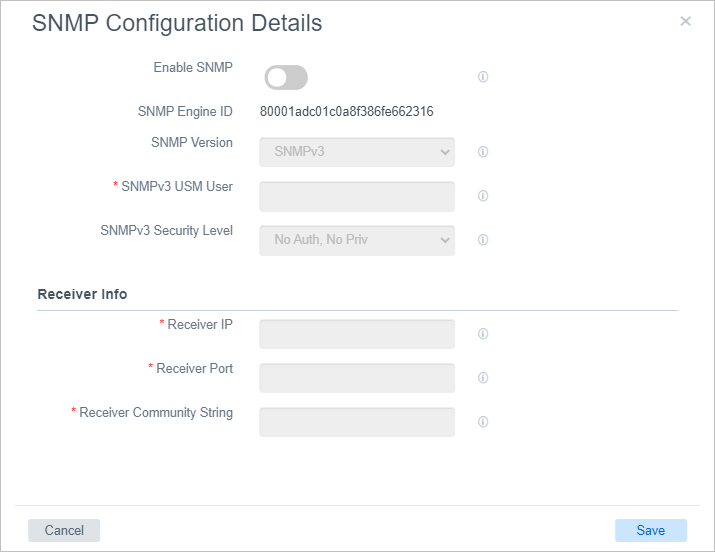

Das Dialogfeld für die SNMP-Konfiguration wird angezeigt. Der folgende Screenshot zeigt ein Beispiel für das Dialogfeld, wie es anfänglich angezeigt wird.
-
Aktivieren Sie die Umschaltoption SNMP aktivieren .
-
Geben Sie die Einstellungen für die SNMP-Version, den Benutzernamen und die Sicherheitsstufe an, wie in der folgenden Tabelle beschrieben.
Einstellung Beschreibung SNMP-Engine-ID Diese schreibgeschützte Einstellung zeigt die automatisch generierte SNMP-Engine-ID für den Horizon Cloud Connector an. SNMP-Version Mit dieser Einstellung können Sie die SNMP-Version angeben, die Sie verwenden möchten. Diese Version unterstützt nur SNMP v3. SNMPv3-USM-Benutzer Konfigurieren Sie den SNMPv3-USM-Benutzer (User-Based Security Model), der auf die SNMP-Überwachungsinformationen zugreifen kann. Der Benutzername muss zwischen 8 und 31 Zeichen lang sein und darf nur Buchstaben und Zahlen enthalten. SNMPv3-Sicherheitsstufe Geben Sie an, ob ein optionaler Authentifizierungsalgorithmus mit oder ohne Datenschutzalgorithmus für den SNMP-Dienst verwendet werden soll. Die Authentifizierung wird verwendet, um die Identität der Benutzer sicherzustellen. Der Datenschutz ermöglicht die Verschlüsselung von SNMP v3-Nachrichten, um die Vertraulichkeit der Daten sicherzustellen. Sowohl die Authentifizierung als auch der Datenschutz sind optional. Sie müssen jedoch die Authentifizierung aktivieren, um den Datenschutz aktivieren zu können. -
(Optional) Wenn Sie eine Sicherheitsstufe angegeben haben, die die Authentifizierung umfasst, konfigurieren Sie die Authentifizierungsdetails wie in der folgenden Tabelle beschrieben.
Einstellung Beschreibung SNMPv3-Authentifizierungsalgorithmus Geben Sie den Authentifizierungsalgorithmus an, der zum Einrichten der Identität von SNMP-Benutzern verwendet wird. SNMPv3-Authentifizierungskennwort Konfigurieren Sie das Kennwort, das vom Authentifizierungsalgorithmus benötigt wird, um die Identität der Benutzer herzustellen. Das Authentifizierungskennwort muss zwischen 8 und 31 Zeichen lang sein. Kennwort bestätigen Geben Sie das Authentifizierungskennwort erneut ein. -
(Optional) Wenn Sie die Sicherheitsstufe angegeben haben, die sowohl Authentifizierung als auch Datenschutz umfasst, konfigurieren Sie die Datenschutzdetails wie in der folgenden Tabelle beschrieben.
Einstellung Beschreibung SNMPv3-Datenschutzalgorithmus Geben Sie den Datenschutzalgorithmus an, der zum Verschlüsseln von SNMP-Nachrichten verwendet wird. SNMPv3-Datenschutzkennwort Konfigurieren Sie das Kennwort, das vom Datenschutzalgorithmus benötigt wird, um einen Verschlüsselungsschlüssel zu generieren. Das Datenschutzkennwort muss zwischen 8 und 31 Zeichen lang sein. Datenschutzkennwort bestätigen Geben Sie das Datenschutzkennwort erneut ein. -
Geben Sie die Details des Netzwerkverwaltungssystems an, das SNMP-Traps von Horizon Cloud Connector empfangen kann, wie in der folgenden Tabelle beschrieben.

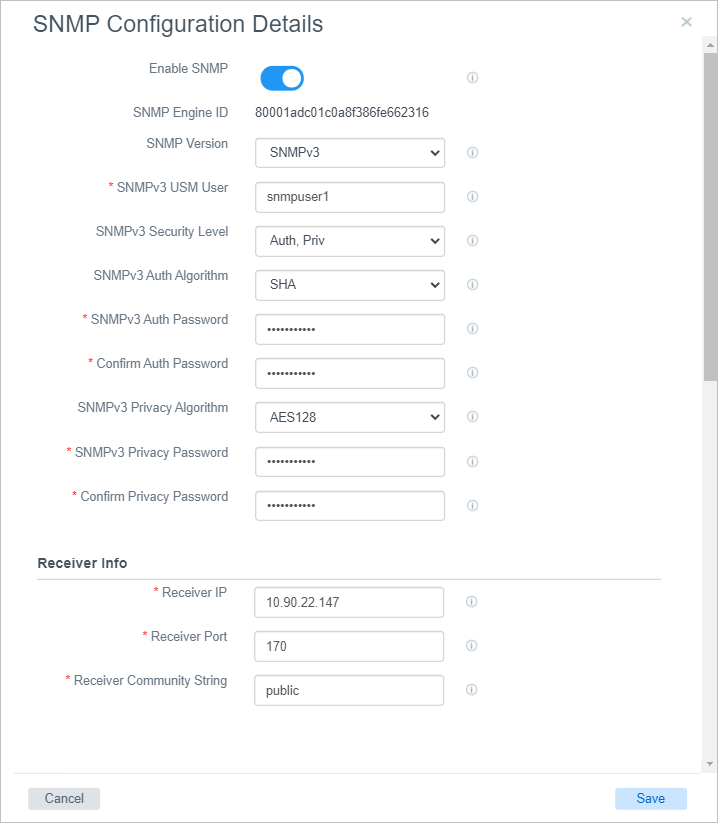

Einstellung Beschreibung Empfänger-IP Geben Sie die IP-Adresse des Netzwerkverwaltungssystems an, das die SNMP-Traps empfangen kann. Empfängerport Geben Sie die Portnummer an, die vom Netzwerkverwaltungssystem zum Empfangen der Traps verwendet wird. Community-String des Empfängers Geben Sie die vom Netzwerkverwaltungssystem verwendete Community-Zeichenfolge ein, um zu überprüfen, ob die empfangenen Traps vom Horizon Cloud Connector stammen. Der folgende Screenshot zeigt ein Beispiel für das Dialogfeld "SNMP-Details" mit konfigurierten Einstellungen.
-
Wenn Sie die Konfiguration der Einstellungen für den SNMP-Dienst abgeschlossen haben, speichern Sie Ihre Änderungen.
Immer dann, wenn Sie die Konfiguration des SNMP-Diensts ändern, wird ein coldStart-System-Trap generiert. Immer dann, wenn ein Horizon Cloud Connector-Framework-Dienst neu gestartet wird, wird ein warmStart-Trap generiert und an das Netzwerkverwaltungssystem gesendet.
